Technika
Liebherr LTM 1025
Maximální nosnost: 25 t při vyložení 2,5 m.
- Nosnost
- 25 t
- Při vyložení
- 2,5 m
- Výložník
- 8,4–26 m
Podvozek
Rámkompaktní komorová konstrukce odolná proti zkrutu z vysoce pevnostní ocele
Podpěry4-bodové podepření horizontálně a vertikálně plnohydraulicky ovládané. Možnost ovládání z kabiny jeřábníka.
Motor6-válcový vodou chlazený diesel motor LIEBHERR typ D916 TI, výkon 180 kW při 2 100 ot/min. Obsah palivové nádrže 300 l.
Převodovkavýkonově spínaná reversní převodovka s měničem točivého momentu a „LOCK-UP“ spojkou. 6 stupňů vpřed, 2 vzad, řazení předního náhonu a terénního chodu. Maximální rychlost 75 km/hod.
Nápravyvpředu planetová osa s uzávěrkou diferenciálu – řízená, vzadu planetová osa s uzávěrkou diferenciálu – řízená
Pérováníhydropneumatické pérování hydraulicky ovládané s automatickou regulací nivelace
Řízenímechanické řízení přední nápravy s hydraulickým posilovačem a reservním čerpadlem, řízení zadní nápravy plně hydraulicky. Hydrostatické řízení obou náprav z kabiny jeřábu.
Brzdyprovozní brzda – všechna kola bržděná tlakovzdušným, 2okruhovým systémem; ruční brzda – pružinové válce na kolech obou náprav
Kabinapozinkovaná dvoumístná kabina
Elektrická instalace24 V, 2 baterie
Jeřábová část
Rámkompaktní svařovaná konstrukce odolná proti zkrutu z vysokopevnostní ocele. 1řadové kuličkové ložisko mezi rámem podvozku a nadstavbou, 360° neomezeně otočné.
Hydraulický systém1 axiální pístové čerpadlo s vychylovací deskou a 3stupňovým zubovým čerpadlem, poháněné motorem podvozku. Otevřený hydraulický okruh „LOAD-SENSING“ s možností pohybu všech funkcí jeřábu najednou.
Ovládánípomocí servotlaku a dvou křížových ovladačů
Zdvihové ústrojípohon konstantním pístovým hydromotorem. Navíjecí buben s planetovou převodovkou a integrovanou lamelovou brzdou.
Kyvné ústrojí1 hydraulický diferenciální válec s regulačním spouštěcím ventilem
Otočné ústrojípohon hydromotorem. Planetová převodovka s integrovanou lamelovou brzdou s možností stupňové regulace rychlosti otáčení.
Kabinaplechová, pozinkovaná kabina s bezpečnostními skly. Kontrolní a ovládací elementy pro provoz jeřábu a podvozkové části.
Bezpečnostní zařízenípočítačový systém LICCON, včetně kontrolního a testovacího systému. Pojistné ventily v případě poškození hydraulických trubek a hadic.
Teleskopický výložník1 základní a 3 výsuvné díly. Hydraulicky výsuvné i se zátěží. Délka výložníku 8,4–26 m.

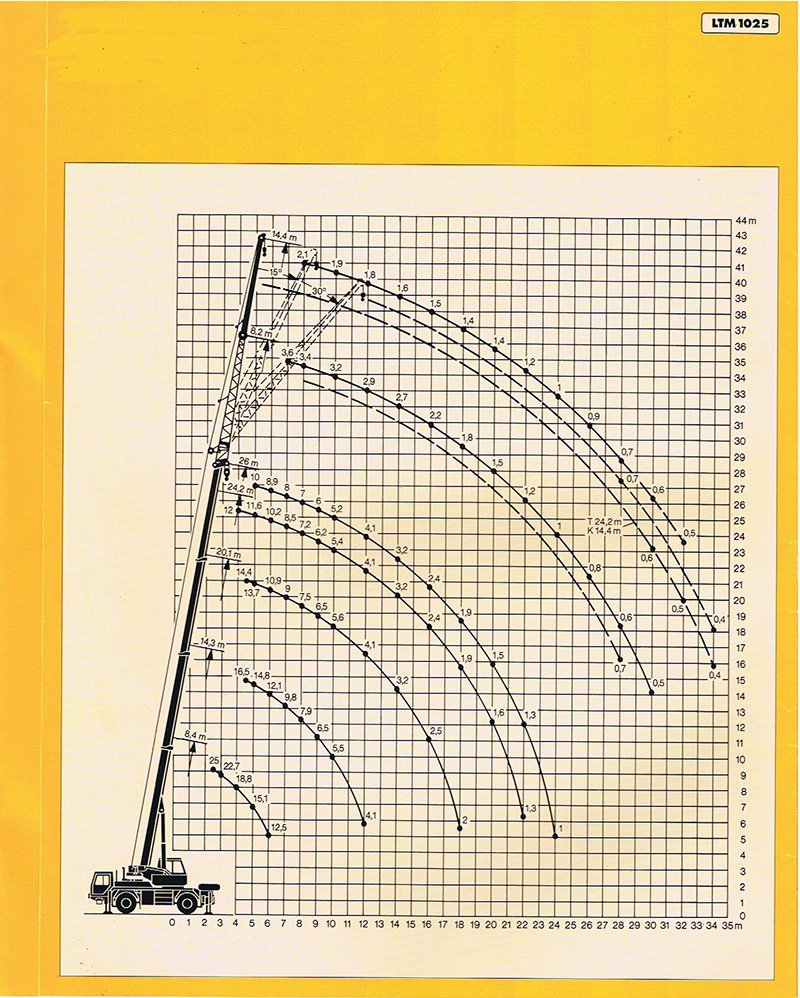

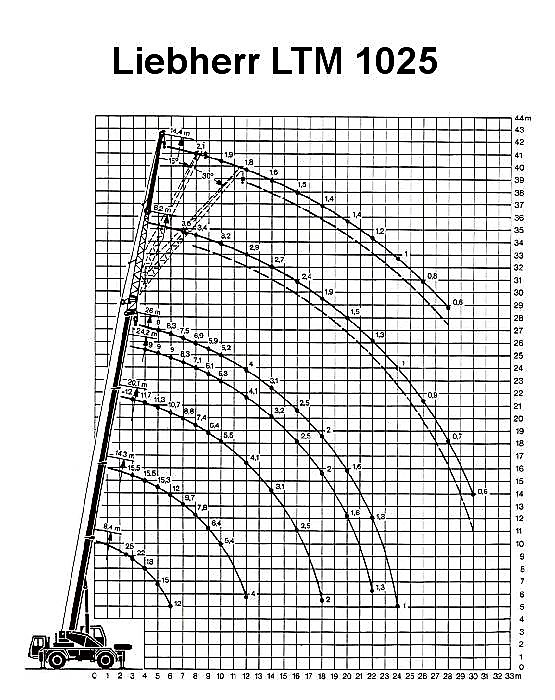

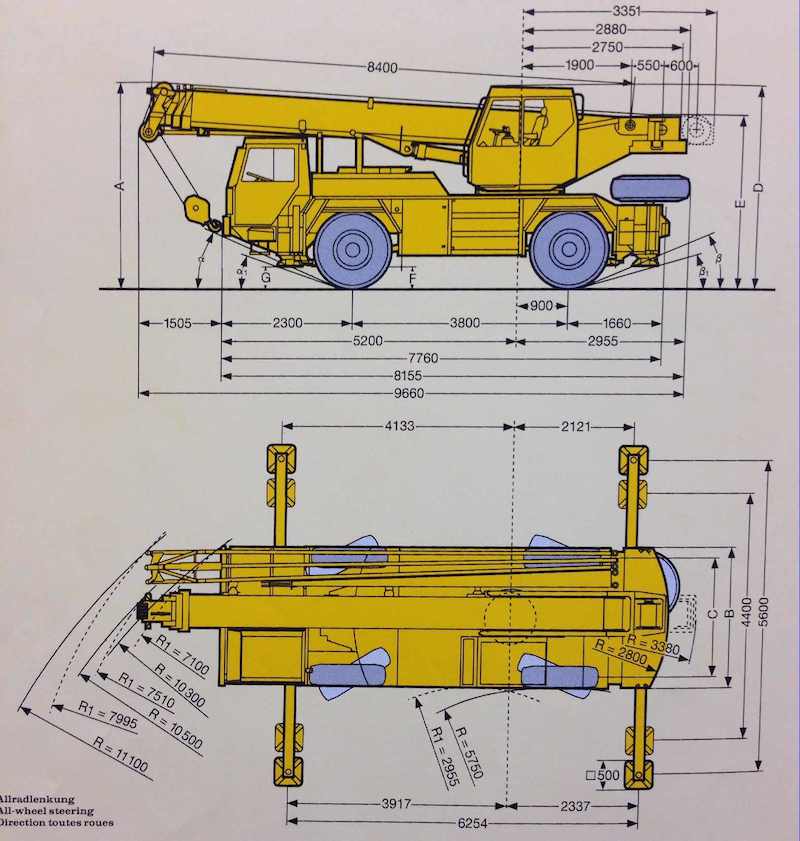

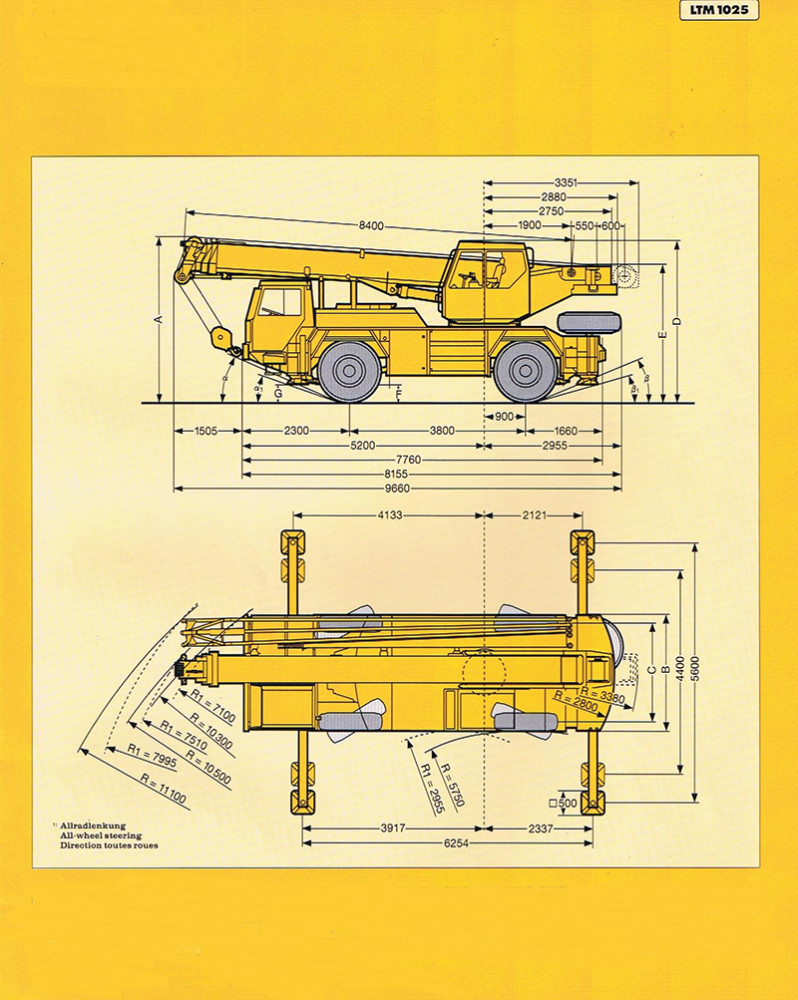

Fotografie a diagramy
